維修操作程序

　　一、適用范圍

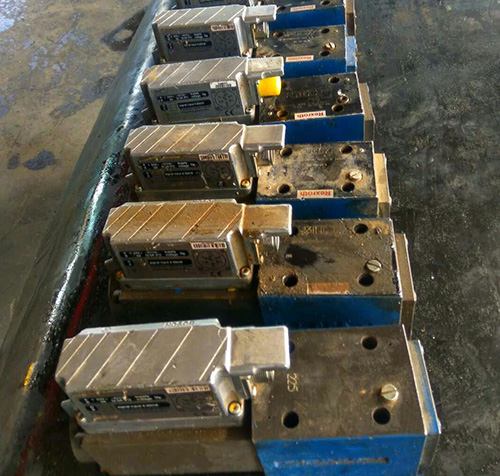

　　《電液伺服閥維修操作程序》適用于電液伺服閥與電液比例伺服閥的維修操作，是伺服閥維修過程的作業指導書。

　　《電液伺服閥維修操作程序》適用于噴嘴擋板式電液伺服閥、動圈式電液伺服閥、單級直接驅動電液伺服閥、兩級力反饋電液伺服閥、三級電反饋電液伺服閥、比例電磁鐵驅動的帶電反饋和不帶電反饋的方向比例閥。對于不屬于上述結構形式的特殊類型的電液伺服閥、方向控制閥、壓力控制閥也可以參照本程序文件進行維修作業。

　　二、維修伺服閥操作步驟與操作技術要求

　　1、記錄伺服閥原始數據

　　記錄送修伺服閥的型號、規格、生產廠家、生產日期、產品序列號、用戶單位以及使用者自述的故障現象。

　　2、對伺服閥外觀檢查

　　檢查伺服閥的外觀是否完整，是否有零件缺損，聯接螺釘是否松動等情況。并記錄檢查情況。

　　3、對伺服閥電器檢查

　　用萬用表測量檢查伺服閥檢修的電聯接器，分別記錄控制繞組的直流電阻與對地（殼體）電阻。

　　對于帶位移傳感器的伺服閥，用萬用表分別測量檢查并記錄傳感器繞組直流電阻與對地（殼體）電阻。

　　對于自帶電路控制板的三級電反饋電液伺服閥，除了檢查先導級伺服閥的控制繞組以外，還要對照該閥的樣本技術資料對照檢查電聯接器各個針腳的定義與阻抗值，并且做好記錄。

　　經過檢查、檢測若沒有發現異常情況，可以繼續進行下述程序。若發現有問題，待完成有效地處理以后，再進行下述程序。

　　4、在伺服閥試驗臺上初步測試

　　在完成上述各項檢查檢測以后，若沒有發現異常情況或有異常情況進行了有效地處理以后，可以在試驗臺上進行初步檢測。

　　4、1 試驗臺上安裝伺服閥

　　將所修伺服閥通過過渡板或直接安裝在伺服閥試驗臺上，核對伺服閥的進出油口要與伺服閥試驗臺上的壓力油口、回油口相對應一致。要注意伺服閥是否需要先導供油與先導回油，若需要，要將其與試驗臺上的對應油口接通。要注意伺服閥是否有泄漏油口，若有，要使得該泄漏油口無壓力回油箱。

　　4、2 電器信號聯接

　　按照所修伺服閥的技術數據與接線圖進行接線。對于噴嘴擋板式伺服閥，一般控制電流信號較小，要用小電流輸出功放；對于動圈式伺服閥，用中等電流輸出功放；對于動圈式高頻伺服閥與大電流比例閥，用大電流輸出功放。對于自帶電路控制板的三級電反饋電液伺服閥，要按照該閥的樣本技術資料接線圖進行接線。接線時，對于正負直流供電的電壓要預先根據要求調整好數值，測量好極性，然后在斷電的情況下接線，對于位移傳感器的輸出信號，可以直接接光線示波器觀察

　　4、3 在伺服閥試驗臺上加壓力試驗

　　對伺服閥施加控制信號，觀察伺服閥兩腔的壓力變化情況，若伺服閥兩腔壓力不變化或變化遲鈍，說明伺服閥芯不動作或動作不靈活。要停機、斷電，進行檢查與檢修。

　　4、4 伺服閥解體檢查檢修

　　在伺服閥試驗臺架上，對伺服閥進行逐步解體檢查，進行清洗、檢修。

　　4、4、1 清洗過濾器

　　首先將伺服閥的過濾器取下，有的伺服閥過濾器與固定節流口在一起，此時將其一同取下，要注意安裝方向不要搞錯。用清洗汽油清洗過濾器，并吹干封存。

　　4、4、2 清洗固定節流口

　　對維修伺服閥逐個將固定節流孔拆下，逐個進行檢查有無堵塞，若有堵塞，疏通后用清

洗汽油清洗節流孔，并吹干封存。

　　4、4、3 檢查閥芯／閥套組件配合情況

　　打開伺服閥左右兩個端蓋，輕輕推動閥芯，看是否能自動回位，運動是否自如。若運動不自如，要拆下先導級，將閥芯從閥套中取出，檢查閥芯有無劃傷，若有，進行處理。將閥芯清洗后，再回裝到閥套內，拉動閥芯，看運動情況，若運動還不自如，要將閥套拆下來，對閥芯閥套用細研磨膏進行輕輕對研，使伺服閥運動自如。

　　4、4、4 在伺服閥試驗臺上再次對伺服閥進行加壓力試驗

　　將所維修的伺服閥組裝后，在伺服閥試驗臺上再次對伺服閥進行加壓力試驗。按照4、3 項要求進行，若伺服閥工作正常，說明伺服閥已經修好，不進行4、4、5 項，直接進行4、5 以后各項；若伺服閥工作還不正常，進行4、4、5 項。

　　4、4、5 清洗兩個噴嘴

　　拆下力矩馬達，使得擋板離開噴嘴，這時污染物可能掉下來，再將力矩馬達回裝到伺服閥內，

進行測試試驗?？赡艽藭r閥工作正常，有輸出。然后進行精調。若閥工作不正常，再拆下

力矩馬達，使得擋板離開噴嘴，然后開機，加少許壓力，將噴嘴沖開，用一個薄片分別擋噴嘴，

此時閥芯換向，兩腔壓力表高低切換，說明噴嘴已經暢通，然后回裝力矩馬達，進行閥調零。

　　4、5 伺服閥組裝

　　按照標識，組裝伺服閥。

　　4、6 在伺服閥試驗臺上對伺服閥進行加壓力試驗

　　經過檢查、清洗、研磨、組裝后，加壓并施加信號進行測試，根據曲線判定伺服閥是否正常。

　　4、7 校定伺服閥零位、靈敏度、增益、額定流量等數據。根據測繪曲線，及測量的數據，是否在合格范圍之內。若不合格，可進行在線調配，直至數據符合出廠要求。若仍然根據

實際數據確定是否重新進行裝配維修。

　　4、8 繪制伺服閥靜態性能曲線：出具“壓力增益曲線”與“輸出流量曲線”。
